LZB-W（WB）系列玻璃轉子流量計

點擊下載

概述

LZB-()W/WB系列微小流量玻璃轉子流量計包括DN3、DN4、DN6、DN10四種通徑。它可以檢測氣體或液體的微小流量，且結構輕巧，調節靈敏，安裝簡單，廣泛用于微量檢測分析、環保、醫療、輕工、食品、科研等部門；可為各種分析儀器、環保儀器、醫療設備及其它科學試驗裝置配套。

外形及安裝尺寸

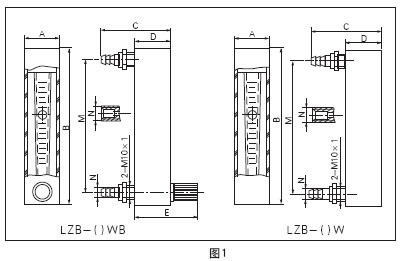

LZB-()WB系列流量計配有流量調節閥，外形及安裝尺寸見圖1和表1。 LZB-()W系列流量計不帶流量調節閥，外形及安裝尺寸見圖1和表1。

表1 安裝尺寸

單位：mm

通徑 DN	型號	尺寸						N		設備上安裝孔	備注
通徑 DN	型號	A	B	C	D	E*	M	皮管接咀	金屬管接咀	設備上安裝孔	備注
3	LZB-3W LZB-3WB	26	136	50	24	< 50	116	Φ8	M10×1	2-Φ11
4	LZB-4W LZB-4WB	28	136	56	27.5	< 52	116	Φ8	M10×1	2-Φ11
6	LZB-6W LZB-6WB	28	136	58	29.5	< 55	116	Φ10	M10×1	2-Φ11
10	LZB-10W LZB-10WB	28	160	60	29.5	< 55	140	Φ11	M10×1	2-Φ11

注:*LZB-()WB系列專有。接咀可選用：快速接口、卡套接口。

接觸測量流體的零部件材質

零部件		基座	接管咀	浮子	錐形管	密封墊片
材質	普通型	HPb59-1 黃銅	HPb59 -1 黃銅	1Cr18Ni9Ti 不銹鋼瑪瑙、有機玻璃	硬質玻璃	丁腈橡膠
材質	防腐型	1Cr18Ni9Ti 不銹鋼	1Cr18Ni9Ti 不銹鋼	1Cr18Ni9Ti不銹鋼瑪瑙	硬質玻璃	氟橡膠

* 對零部件材質有特殊要求，請另外說明

型號規格及技術參數

通徑 DN (mm)	型號	測量范圍		準確度等級	錐管長度 (mm)	允許被測流體狀態
		水，20℃	空氣,20℃,101325Pa			溫度(℃)	壓力(MPa)
3	LZB-3W LZB-3WB	(0.4～4)ml/min (0.6～6)ml/min (1～10)ml/min (1.6～16)ml/min (2.5～25)ml/min (4～40)ml/min (6～60)ml/min (10～100)ml/min	(6～60)ml/min (10～100)ml/min (16～160)ml/min (25～250)ml/min (40～400)ml/min (60～600)ml/min (0.1～1)L/min (0.16～1.6)L/min	4	100	0～60	≤0.2
4	LZB-4W LZB-4WB	(16～160)ml/min (25～250)ml/min (40～400)ml/min	(0.3～3)L/min (0.6～6)L/min (0.7～7)L/min
6	LZB-6W LZB-6WB	(40～400)ml/min (60～600)ml/min (0.1～1)L/min	(0.7～7)L/min (1～10)L/min (1.5～15)L/min	2.5
10	LZB-10W LZB-10WB	(0.1～1)L/min (0.16～1.6)L/min	(3～30)L/min (5～45)L/min		120

注：特殊流量測量范圍，請另外說明。
